Relais intelligent YDSR-01 - 24V-15A

Cet appareil se révèle inestimable lorsqu'il s'agit de gérer deux charges avec un seul interrupteur d'alimentation. Considérez un scénario où une lumière combinée de pont/feu de route sur le mât est alimentée par un seul interrupteur avec seulement deux fils (positif et négatif) à l'intérieur du mât. Le Smart Relay gère efficacement cette situation en activant le premier canal lorsque l'interrupteur d'alimentation est allumé et en déclenchant le deuxième canal lorsque l'interrupteur d'alimentation est actionné deux fois en une seconde.

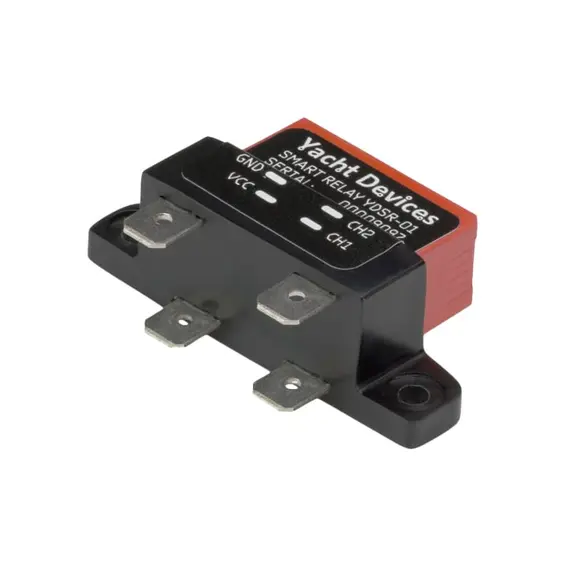

À la base du Smart Relay se trouve un relais bi-stable RT424F05, utilisant de l'énergie uniquement lors de la commutation des canaux ; sinon, il maintient une consommation minimale de moins de 0,5 mA. Capable de commuter des charges de 7 à 28V en courant continu, il peut gérer des courants continus allant jusqu'à 10A et des courants de crête de 20A (pendant 4 secondes, avec un taux de service de 10 %). Pour basculer sans heurt entre les canaux, un cycle d'alimentation rapide en une seconde est tout ce qui est nécessaire. Si la nécessité se fait sentir pour qu'une charge reste constamment allumée et que l'autre s'active après le rapide cycle d'alimentation, connectez la première charge aux bornes d'alimentation entrantes et la deuxième charge au canal 2.

Alors que l'appareil bénéficie de fonctionnalités étanches, il convient d'être prudent avec les bornes ouvertes, car une exposition à l'eau de mer peut potentiellement entraîner un court-circuit. Évitez de placer l'appareil dans des zones susceptibles d'être inondées, exposées à la pluie ou directement arrosées. Il est impératif d'incorporer un fusible électrique dans votre circuit pour une sécurité accrue.

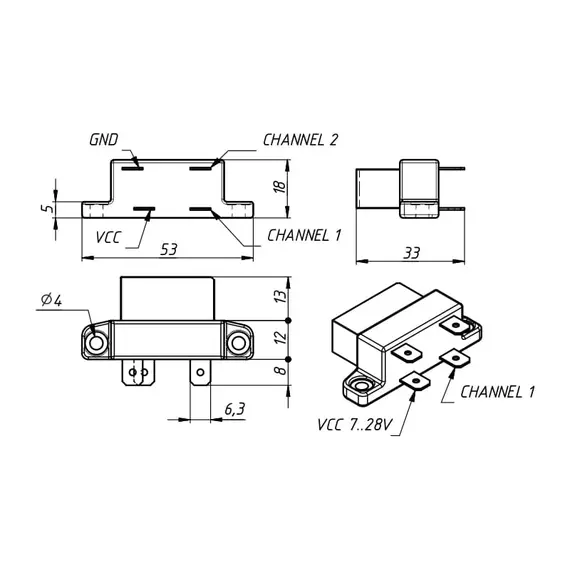

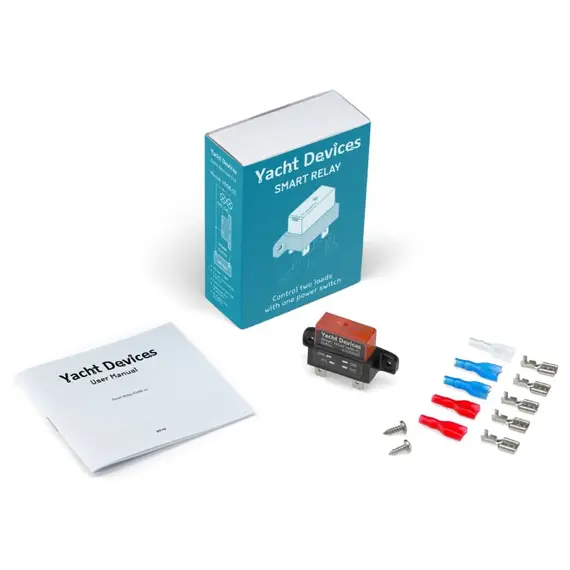

Le Smart Relay démontre sa polyvalence dans divers cas d'utilisation, tels que l'installation d'un interrupteur à flotteur de pompe de cale ou d'une pompe à eau douce supplémentaire. Équipé de quatre bornes standard à lame "FASTCON" (6,3 mm x 0,8 mm), l'appareil est livré avec cinq prises dotées d'isolation, facilement disponibles dans les magasins d'électronique. La résistance entre la borne du canal actif et la borne VCC mesure systématiquement zéro, car le microcontrôleur de l'appareil orchestre une commutation sans faille. Il est conseillé de faire preuve de prudence pour éviter une haute tension (dépassant 28V) sur la borne VCC, car cela peut endommager définitivement l'appareil.
