Multiplexeur NMEA 0183 YDNM-02

Le Smart Multiplexeur est un appareil puissant avec cinq ports NMEA 0183 et un port SeaTalk, offrant la détection automatique de la vitesse du port et une configuration facile avec un simple clic sur un bouton. Conçu à l'origine comme le "Multiplexeur Simple" dans notre laboratoire, il a évolué pour englober une gamme de fonctionnalités avancées tout en conservant un processus d'installation convivial ne nécessitant rien de plus qu'un trombone.

Ce Multiplexeur se distingue par sa simplicité et sa flexibilité, offrant six préréglages de configuration avec différentes vitesses de port et schémas de routage. Les préréglages, facilement sélectionnables avec un bouton caché, fournissent des configurations pratiques pour divers scénarios. Par exemple, dans le Préréglage n°1, trois des cinq ports sont réglés sur une vitesse "AUTO", éliminant les préoccupations concernant la compatibilité de vitesse des équipements NMEA 0183 connectés. Le quatrième port est configuré pour 4800 bps, assurant une manipulation sans faille des messages AIS du Port n°5 en fonction du schéma de routage prédéfini.

Le Multiplexeur prend en charge la détection automatique de la vitesse du port et peut router les ports vers eux-mêmes, permettant la multiplexage des données provenant de SeaTalk et de cinq talkers NMEA 0183 différents vers trois ou plus de trois auditeurs différents. Les utilisateurs peuvent modifier n'importe quel paramètre de n'importe quel préréglage, y compris la vitesse, le routage, les filtres de données ou le mode tunnel, avec une commande envoyée à n'importe quel port du Multiplexeur. De plus, les paramètres peuvent être verrouillés pour éviter tout changement accidentel de préréglage.

Caractéristiques clés :

• 5 ports NMEA 0183 (2 x TX/RX, 1 x TX/RX avec isolation galvanique 2500 VRMS, 2 x RX uniquement)
• 1 port SeaTalk (prend en charge plusieurs appareils)
• Prend en charge à la fois les connexions "simple ended" (RS-232) et "différentielle" (RS-422) NMEA 0183
• Ports NMEA configurables pour des vitesses de 300 à 115200 bps, avec option de vitesse AUTO
• Conversion bidirectionnelle des données entre SeaTalk et NMEA 0183, y compris le support du pilote automatique
• Filtres individuels sur tous les ports pour les messages entrants et sortants basés sur le numéro de datagramme, le format de phrase ou l'identifiant du talker
• Règles de routage individuelles pour tous les ports, prenant en charge le routage des ports NMEA 0183 vers eux-mêmes
• Mode "Tunnel" pour connecter des équipements anciens, non standard et Navtex
• Les mises à jour du micrologiciel depuis le port série sont prises en charge

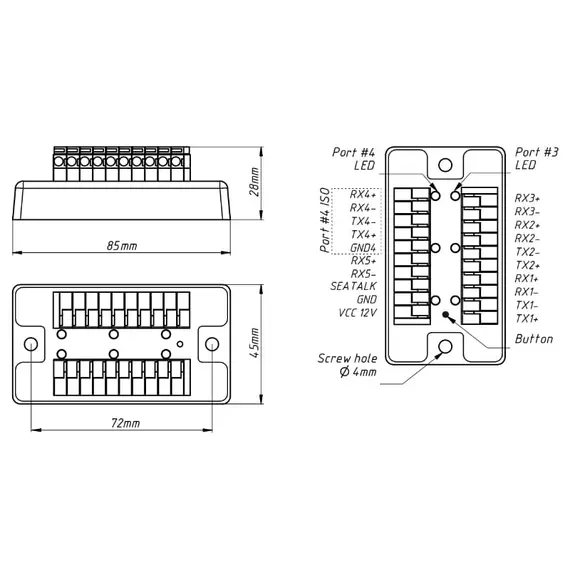

Lors du choix d'un emplacement de montage pour le Multiplexeur, il est recommandé de choisir un endroit sec. Bien que le boîtier soit étanche, les bornes ouvertes sont susceptibles d'être exposées à l'eau de mer, ce qui peut entraîner un court-circuit. Le Multiplexeur est conçu pour être fixé dans n'importe quelle orientation à l'aide des deux trous de vis fournis (diamètre de 4 mm, 72 mm entre les centres) et des vis fournies.
