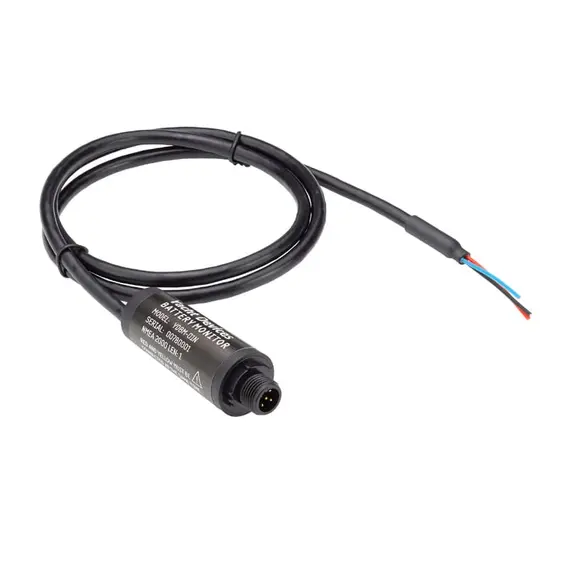

Moniteur de batterie YDBM-01N avec connecteur mâle micro NMEA 2000

Le Battery Monitor, un appareil avancé conçu pour les applications marines, rapporte de manière transparente des informations critiques telles que la tension mesurée et le courant, l'état de santé et de charge calculé, et des données statiques programmées par l'utilisateur au réseau NMEA 2000. De plus, il possède la capacité d'initier des actions telles que le démarrage du groupe électrogène ou de fournir des avertissements lorsque l'état de la batterie atteint un niveau critique.

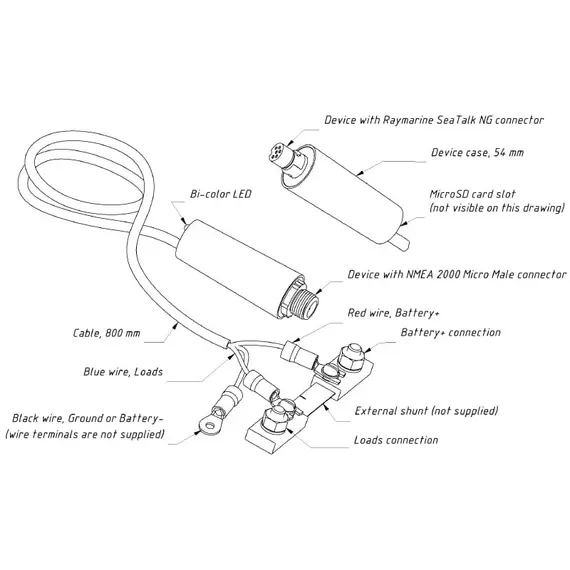

Conçu pour fonctionner avec une seule source ou charge CC, le Battery Monitor est spécialement conçu pour surveiller les batteries marines. Pour fonctionner de manière optimale, il nécessite un shunt externe (non inclus) dans la plage de 5A à 1200A, largement disponible auprès de diverses sources (reportez-vous à la section V "Choisir un shunt" dans le manuel de l'utilisateur). Pour une précision accrue dans la détection de l'état de charge et de santé, le dispositif peut être configuré pour utiliser les données d'un thermomètre NMEA 2000 connecté, fournissant des informations complètes telles que la température, la tension et les données de courant.

Les principales caractéristiques et capacités du Battery Monitor incluent :

Flexibilité de configuration : L'appareil intègre un emplacement pour carte MicroSD pour la configuration et les mises à jour du micrologiciel à l'aide d'une carte formatée en FAT standard. Les options de configuration incluent la tension de chute, le courant maximal pour le shunt connecté et les paramètres de la batterie tels que la capacité nominale, la tension et la chimie.

Intégration avec la commutation numérique NMEA 2000 : Le Battery Monitor peut être configuré pour gérer les canaux d'un système de commutation numérique NMEA 2000. Il peut déclencher une unité d'alarme numérique compatible avec les PGN standard NMEA 2000 127501/127502. Par exemple, il peut émettre des alertes concernant une faible charge de batterie ou contrôler l'équipement, démarrer un groupe électrogène ou effectuer d'autres actions avec le Circuit Control.

Caractéristiques électriques :

• Courant nominal du shunt externe : 5..2500 A
• Chute de tension nominale du shunt externe (recommandée) : 75 mV
• Précision de la mesure du courant : ±0,5%
• Tension CC maximale autorisée sur les entrées : 40 V
• Précision de la mesure de tension : 0,1 V
• Tension de claquage entre l'interface réseau NMEA 2000 et les entrées : 2500 VRMS

La nature polyvalente du Battery Monitor lui permet de s'adapter à divers environnements marins, fournissant des informations complètes sur la santé de la batterie et facilitant des actions proactives pour garantir le bon fonctionnement ininterrompu du navire.
