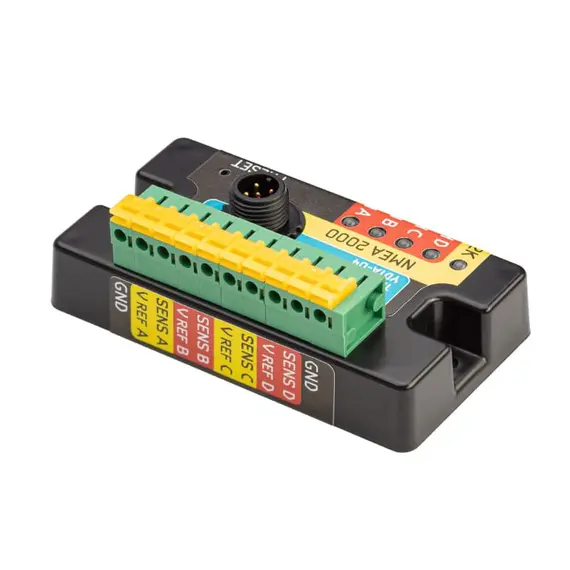

Adaptateur de réservoir YDTA-04N avec connecteur mâle micro NMEA 2000

L'adaptateur de réservoir NMEA 2000 YDTA-04 offre la possibilité de connecter jusqu'à quatre capteurs de niveau de fluide existants de type résistif ou de tension installés sur des réservoirs, fournissant un affichage du niveau de fluide sur des appareils NMEA 2000, y compris les traceurs de cartes.

Cet appareil adaptable peut être configuré pour rapporter l'un des sept types de fluides spécifiés dans la norme NMEA 2000 : Diesel, Essence, Huile, Eau Douce, Eaux Usées, Eaux Noires (Eaux usées), ou Vivier. Les utilisateurs peuvent configurer jusqu'à 16 réservoirs d'un type dans le réseau NMEA 2000.

Compatible avec les capteurs de niveau de fluide standard européens (plage de 10 à 180 Ohms), américains (plage de 240 à 33 Ohms) ou japonais (plage de 0 à 310 Ohms), ainsi qu'avec des capteurs non standard ayant une résistance maximale inférieure à 400 Ohms, l'adaptateur prend également en charge les capteurs de niveau de fluide produisant un signal de tension analogique dans la plage de 0 à 16 Volts.

Les options d'installation incluent une utilisation autonome en tant que dispositif de mesure, une connexion parallèle avec un indicateur analogique existant ou une intégration avec la boîte MDI (Interface Diesel Mécanique) d'un moteur Volvo Penta. De plus, la compatibilité s'étend aux indicateurs combinés avec une fonctionnalité de sélection de bouton. Chacun des quatre canaux de mesure peut posséder des réglages individuels, les lectures des capteurs de niveau de réservoir de fluide étant calibrables via 12 points de calibration pour garantir une précision sur différentes formes de réservoir.

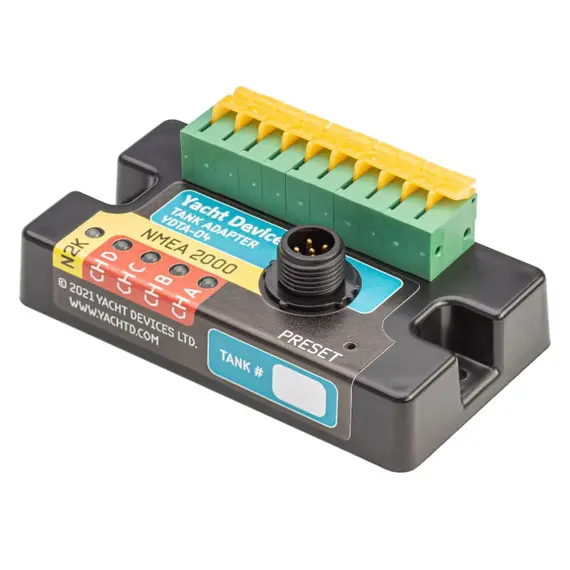

L'appareil dispose d'un bouton caché permettant de sélectionner parmi 15 préréglages de configuration (voir Section V du Manuel). Pour des besoins de configuration avancés, tels que des courbes de calibration ou des fonctions de commutation numérique, une passerelle PC NMEA 2000 ou un MFD avec des capacités d'édition de chaîne de description d'installation est nécessaire. Les mises à jour du micrologiciel sont exclusivement disponibles via les passerelles Yacht Devices (Wi-Fi, USB ou Ethernet).

Les paramètres permettent l'agrégation de plusieurs réservoirs pour calculer les données de "Carburant Restant Estimé" pour le PGN 127496 "Consommation de Carburant en Voyage, Navire", qui affiche la somme des volumes de carburant dans les réservoirs sélectionnés.

De plus, l'adaptateur peut contrôler les canaux de charge de l'équipement de commutation numérique NMEA 2000, prenant en charge jusqu'à huit conditions différentes pour chaque canal de mesure. Par exemple, il peut déclencher des fonctions d'équipement de commutation numérique comme des alarmes ou l'activation de pompes.

Alimenté par le réseau NMEA 2000, l'appareil assure une isolation galvanique haute tension entre les entrées NMEA 2000 et les capteurs, améliorant la sécurité et la fiabilité.
