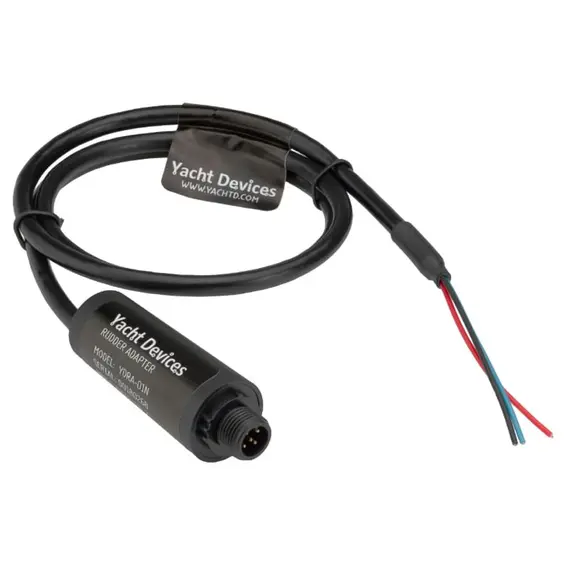

Adaptateur de gouvernail YDRA-01N avec connecteur mâle micro NMEA 2000

L'adaptateur d'angle de gouvernail NMEA 2000 YDRA-01 offre une intégration transparente des capteurs d'angle de gouvernail de type résistif installés sur un gouvernail, fournissant aux pilotes automatiques NMEA 2000, aux traceurs de cartes et à d'autres appareils des données précises sur l'angle de gouvernail.

Compatible avec une variété de capteurs d'angle de gouvernail, y compris ceux ayant une résistance maximale inférieure à 400 ohms, l'adaptateur prend en charge les capteurs standard européens (plage de 10 à 180 ohms) ou américains (plage de 240 à 33 ohms), ainsi que les capteurs de sortie de tension de 0 à 5 V.

Les options d'installation sont polyvalentes, permettant une utilisation autonome en tant que dispositif de mesure, une collaboration avec un indicateur numérique, ou une intégration parallèle avec un indicateur analogique existant (prise en charge des indicateurs à 2 bobines et à 1 bobine, voir Image 2). La compatibilité s'étend aux indicateurs combinés avec sélection de valeur basée sur des boutons.

Les lectures d'angle de gouvernail peuvent être précisément calibrées avec jusqu'à 7 points de calibration pour prendre en compte la non-linéarité du capteur, et la compensation de la résistance parasite dans les fils du capteur est réalisable via les paramètres du dispositif.

Équipé d'un emplacement pour carte Micro SD, l'Adaptateur facilite la configuration, les mises à jour du micrologiciel, les diagnostics et l'enregistrement des données sans nécessiter de logiciel spécial. Un simple éditeur de texte sur un appareil avec un lecteur de carte MicroSD est suffisant pour ces tâches.

Les fonctionnalités spéciales incluent la capacité de fonctionner en tant qu'adaptateur de capteur de flaps (nécessitant deux dispositifs lorsque les volets ne sont pas synchronisés) et la prise en charge de l'affichage de types de données non standard sur les MFD Garmin, tels que l'angle de mât rotatif.

Le dispositif tire son alimentation du réseau NMEA 2000 et assure une isolation galvanique haute tension entre les entrées NMEA 2000 et les capteurs.

La compatibilité s'étend à une large gamme d'équipements prenant en charge le NMEA 2000, y compris les réseaux Raymarine SeaTalk NG, Simrad SimNet et Furuno CAN (versions de marque du NMEA 2000) qui diffèrent uniquement par le type de connecteur. Les appareils Garmin, utilisant le connecteur Micro NMEA 2000, sont également parfaitement compatibles avec le connecteur Micro DeviceNet utilisé par l'Adaptateur.
