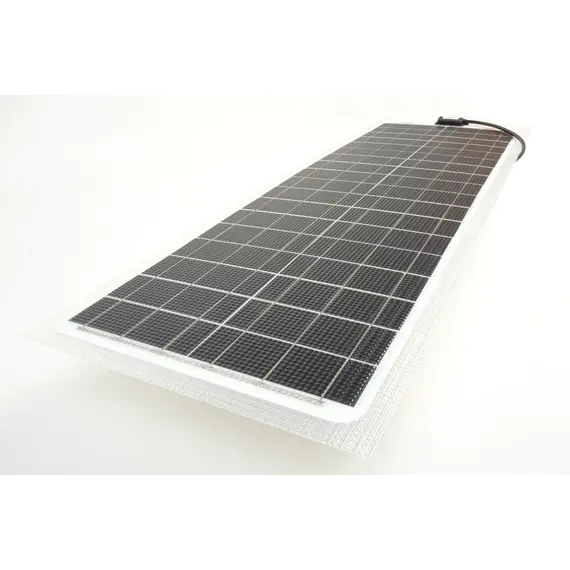

Panneau solaire SX 12852+ 12V 60 Wp
Le prix indiqué est un prix NET, ce qui signifie que l'expédition et la TVA ne sont pas incluses. Des droits supplémentaires et des paiements de taxes peuvent être nécessaires. Les taxes et les frais de livraison sont calculés après la commande des marchandises et dépendent du type de client et de l'adresse de livraison.
Panneaux solaires série SX
SX - bordure de couture large de 20 mm pour une intégration individuelle sur un bimini, une bâche, une capote ou une protection contre le vent. Que ce soit cousu fermement ou détachable avec du Velcro, une fermeture éclair ou des LOXX, votre sellier sur place peut mettre en œuvre la fixation selon vos idées et vos souhaits. Le stock de tissus de votre sellier aura un lot assorti en couleur.
Pour les propriétaires exigeants sur le plan esthétique, le cheminement des câbles peut être recouvert de tissu de bâche et des gaines de câbles peuvent être mises en place.
Le cheminement des câbles jusqu'au pont peut être invisible dans l'assemblage.
Le module doit être cousu sur le bord du film pour la fixation. Le bord du film n'est pas adapté pour une fixation directe avec des cordes ou des œillets.
Panneaux d'extrémité et d'extension
Les panneaux sont proposés en différentes tailles, à la fois en tant que panneaux simples et d'extension.
Avec des systèmes 12V, plusieurs panneaux - max. 16A - peuvent être connectés les uns après les autres en chaîne. Le panneau d'extrémité est le dernier de cette chaîne, tous les autres panneaux sont des panneaux d'extension.
Le panneau d'extrémité a un câble de connexion de 3m de long sortant vers la droite. Le panneau d'extension a deux câbles de connexion. Vu de l'avant, 3m vers la droite et 1m vers la gauche. Les deux câbles sont connectés en parallèle dans le capuchon de connexion.
Un panneau d'extension spécial est disponible pour les systèmes de batterie 24V, dans lesquels les fils internes sont connectés en série. Le panneau doit être combiné avec un panneau d'extrémité. 2 panneaux sont cousus dans la surface textile et ensemble ils forment un panneau solaire 24V.
Avec un tel panneau 24V, les deux surfaces du panneau doivent être alignées aussi équitablement que possible vers le soleil pour des performances optimales.
Systèmes 12V
- Si plusieurs panneaux sont connectés en ligne à un système 12V, le panneau d'extension avec connexion interne parallèle est utilisé. Jusqu'à quatre modules peuvent être combinés en une seule ligne. Tous les panneaux d'une rangée 12V fonctionneront complètement indépendamment les uns des autres en cas d'ombrage partiel.
Les câbles peuvent être raccourcis à la longueur requise lors de l'installation. En tant que système enfichable, nous recommandons la fiche ou la prise étanche à 2 broches de Binder.
Systèmes 24V
- Avec les systèmes 24V, un maximum de 2 modules peuvent être combinés. Si un système 24V plus grand doit être mis en place, plusieurs paires de panneaux 24V doivent être combinées, les paires de panneaux 24V étant ensuite connectées en parallèle les unes avec les autres.
Propriétés du produit
- Bordure de couture de 20mm tout autour
- Les panneaux sont livrés sans système enfichable
- Sortie de câble sur le devant
- Cellules soutenues par un noyau sandwich en aluminium
- Cellules et plaque de support hermétiquement encapsulées dans le stratifié
- Résistant à 100% à l'eau de mer et à l'eau salée
- Garantie de performance de 3 ans
- Film frontal ETFE auto-nettoyant et sans entretien
Instructions de montage
- Lors de la couture, un espacement de point minimum de 8mm doit être respecté
- La distance de couture minimale à la plaque de support est de 6mm
- Les panneaux doivent être soutenus par des textiles tendus
- La plaque de support des panneaux ne doit pas être placée sur l'assemblage (risque de pliage)
- Les panneaux doivent être protégés contre les vibrations et les impacts violents
